Green Value Stream Mapping: Nachhaltigkeit dort verbessern, wo sie entsteht – im Prozess
Nachhaltigkeitsziele werden in Berichten aggregiert – verbessert werden sie nur im Prozess. Green Value Stream Mapping überträgt die Transparenz der Wertstromanalyse auf Energie, Wasser, Material und Emissionen. Die Methode macht sichtbar, wo ökologische Verschwendung entsteht, hilft zu verstehen, warum sie entsteht, und liefert eine strukturierte Grundlage dafür, wie ein besserer Zielzustand aussieht. Ein Praxisbeispiel zeigt den Weg vom Wasser-Hotspot zum messbaren Ziel.
Viele Unternehmen verfügen heute über belastbare Nachhaltigkeitskennzahlen: CO₂-Bilanz, Energieverbrauch je Standort, Abfallquoten. Diese Zahlen sind für Reporting und Zielsetzung notwendig – für die Verbesserung reichen sie nicht. Ein Standortwert von 250.000 kWh sagt nichts darüber aus, welcher Prozessschritt diesen Verbrauch treibt, ob er beeinflussbar ist und welche Maßnahme wirken würde. Zwischen der aggregierten Kennzahl und der konkreten Anlage klafft eine Lücke, in der Nachhaltigkeitsprogramme häufig stecken bleiben: Die Ziele sind formuliert, aber niemand weiß, wo genau anzusetzen ist.
Im Lean Management ist diese Lücke seit Langem geschlossen. Die Wertstromanalyse (Value Stream Mapping, VSM) zeigt, wo im Material- und Informationsfluss Zeit, Bestände und Qualität verloren gehen – nicht als Durchschnittswert, sondern je Prozessschritt. Green Value Stream Mapping (Green VSM) überträgt genau diese Logik auf ökologische Größen. Die Leitfrage lautet: Wo entsteht im Wertstrom ökologische Verschwendung – und wie vermeiden wir sie?
Die klassische Wertstromkarte erfasst je Prozessschritt Zykluszeit, Rüstzeit, Verfügbarkeit, Ausschuss und Bestände und macht so Engpässe und Wartezeiten sichtbar. Green VSM ändert an dieser Methodik nichts Grundsätzliches. Es ergänzt jeden Prozessschritt um ökologische Prozessdaten: kWh Energie, m³ Wasser, kg Material und Abfall, kg CO₂, Transportkilometer und – wo relevant – Biodiversitätsrisiken.
Der Unterschied zum Nachhaltigkeitsreporting liegt in der Verortung. Statt eines Gesamtverbrauchs entsteht eine prozessfeine Zuordnung: Von 5.250 m³ Wasser im Jahr entfallen beispielsweise 2.250 m³ auf den ersten Prozessschritt und 1.350 m³ auf den dritten, die übrigen drei Schritte spielen kaum eine Rolle. Erst diese Verteilung macht Hotspots erkennbar und priorisierbar. Green VSM ist damit kein zusätzliches Berichtsformat, sondern eine operative Analyse- und Gestaltungslogik entlang konkreter Prozessschritte.
Zwei Festlegungen entscheiden über die Qualität der Analyse. Erstens die Systemgrenze: Welches Produkt oder welche Produktfamilie, welcher Start- und Endpunkt, welcher Betrachtungszeitraum, nur direkte oder auch indirekte Effekte? Zweitens die funktionale Einheit: pro Stück, pro Charge, pro Auftrag oder pro Prozessstunde? Ohne diese Klarheit sind Verbräuche nicht vergleichbar. Bei der Datenqualität gilt ein pragmatisches Prinzip: messen, wo möglich, sonst schätzen und plausibilisieren – Annahmen aber transparent dokumentieren. Für die Priorisierung reicht die richtige Größenordnung; feinere Messpunkte folgen dort, wo sich ein Hotspot bestätigt.

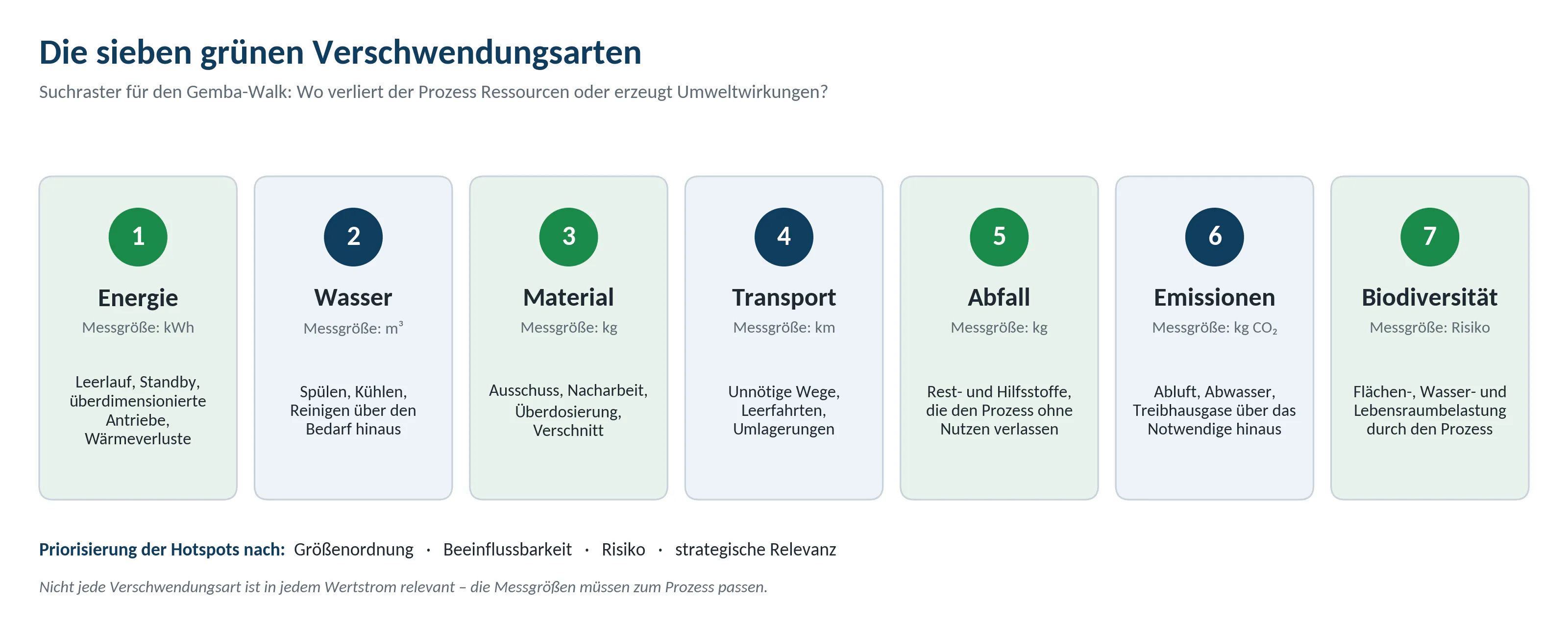

Lean kennt sieben klassische Verschwendungsarten – Überproduktion, Wartezeit, Transport, Bestände, Bewegung, Nacharbeit und überflüssige Prozessschritte. Green VSM arbeitet mit einem analogen Raster aus sieben grünen Verschwendungsarten: Energie, Wasser, Material, Transport, Abfall, Emissionen und Biodiversität.
Das Raster ist in erster Linie eine Beobachtungs- und Fragelogik. Beim Gemba-Walk, der Beobachtung des realen Prozesses vor Ort, richtet es den Blick: Wo läuft eine Anlage im Leerlauf? Wo wird gespült, obwohl nichts verschmutzt ist? Welche Hilfsstoffe verlassen den Prozess als Abfall? Nicht jede Verschwendungsart ist in jedem Wertstrom relevant. Die Auswahl der Messgrößen muss zum Prozess passen – ein Lackierprozess hat andere Hotspots als eine Kommissionierung. Für die Priorisierung zählen Größenordnung, Beeinflussbarkeit, Risiko und strategische Relevanz.
Wichtig dabei: Grüne und klassische Verschwendung wirken nicht automatisch in dieselbe Richtung. Ein schneller Prozessschritt verkürzt die Durchlaufzeit, kann aber energieintensiv sein. Eine Bestandssenkung spart Lagerfläche, erhöht unter Umständen aber die Transportfrequenz. Umgekehrt gibt es echte Synergien: Weniger Rüstvorgänge reduzieren den Verbrauch an Reinigungsmedien, weniger Nacharbeit senkt den Materialeinsatz. Green VSM macht diese Wechselwirkungen explizit, statt sie dem Zufall zu überlassen.

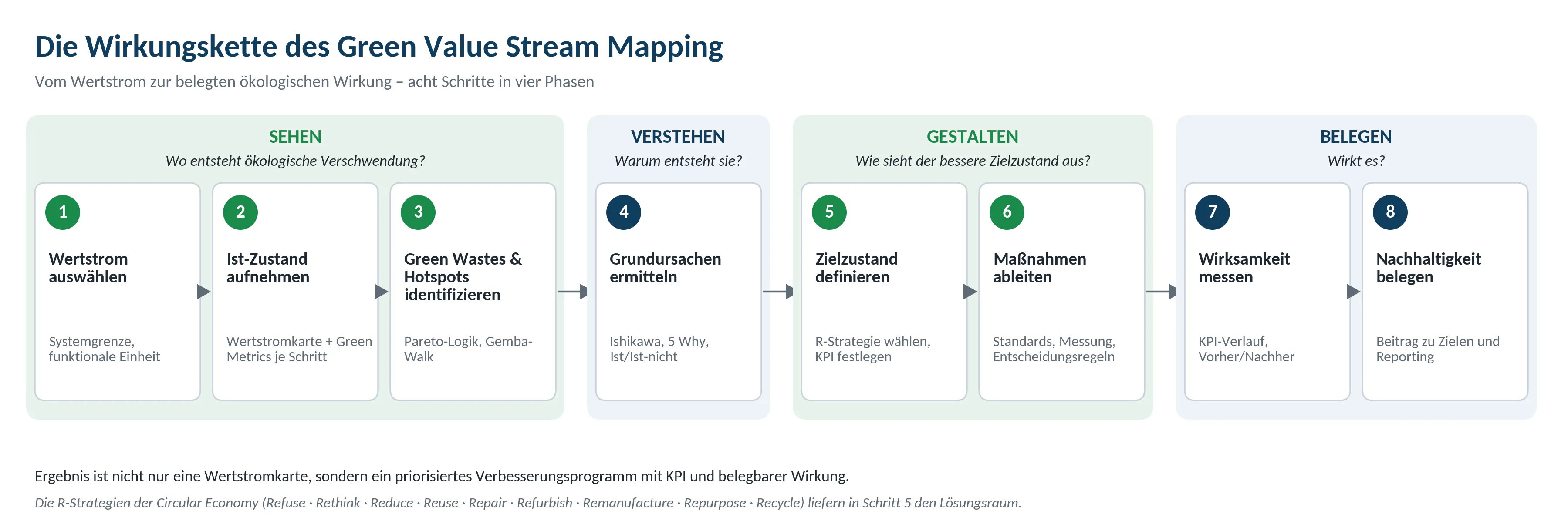

Die Methode folgt einem Vorgehen in acht Schritten, das sich in vier Phasen gliedern lässt.
Sehen (Schritte 1–3): Wertstrom auswählen, aktuellen Zustand mit ökologischen Prozessdaten aufnehmen und visualisieren, Green Wastes und Hotspots identifizieren. Hier gilt die Pareto-Logik: Wenige Prozessschritte verursachen den Großteil des Verbrauchs. Die entscheidenden Hotspot-Fragen lauten: Welche Schritte treiben den Ressourcenverbrauch? Wo entstehen Materialverluste durch Ausschuss oder Nacharbeit? Welche Transporte, Medien oder Hilfsstoffe haben die größte Umweltwirkung? Und vor allem: Welche Effekte sind wesentlich, beeinflussbar und wirtschaftlich relevant?
Verstehen (Schritt 4): Grundursachen ermitteln, bevor Maßnahmen entwickelt werden. Dieser Schritt wird in der Praxis am häufigsten übersprungen – mit der Folge, dass Symptome behandelt werden. Bewährte Werkzeuge sind das Ishikawa-Diagramm, die 5-Why-Technik und die Ist/Ist-nicht-Methode. Das Vorgehen ist immer gleich: Ursachenhypothese formulieren, mögliche Ursachen priorisieren, ihren tatsächlichen Einfluss überprüfen, Grundursache bestätigen.
Gestalten (Schritte 5–6): Zielzustand definieren und Verbesserungsmaßnahmen ableiten. Ein „grüner“ Zielzustand lässt sich auf drei Hebel zurückführen: Input reduzieren (Rohstoffe, Energie, Wasser, Hilfsstoffe), Ressourcennutzung verbessern (Ausbeute, Lebensdauer, Kreislaufführung, Werterhalt) und Output vermeiden (Abfall, Emissionen, Reststoffe, Ausschuss). Als Ideengeber dienen die R-Strategien der Circular Economy: Refuse, Rethink, Reduce, Reuse, Repair, Refurbish, Remanufacture, Repurpose, Recycle. Je weiter vorn eine Strategie in dieser Reihenfolge steht, desto früher setzt sie an und desto mehr Wert bleibt im System. Genau hier entsteht die Verbindung zwischen Lean Management, Prozessmanagement und Kreislaufwirtschaft: Die R-Strategien liefern den Lösungsraum, die Wertstromkarte den konkreten Ort der Anwendung.
Belegen (Schritte 7–8): Wirksamkeit messen und Nachhaltigkeit über definierte KPI nachweisen. Erst dieser Schritt macht aus einer Analyse einen belegbaren Beitrag zu den Nachhaltigkeitszielen des Unternehmens.

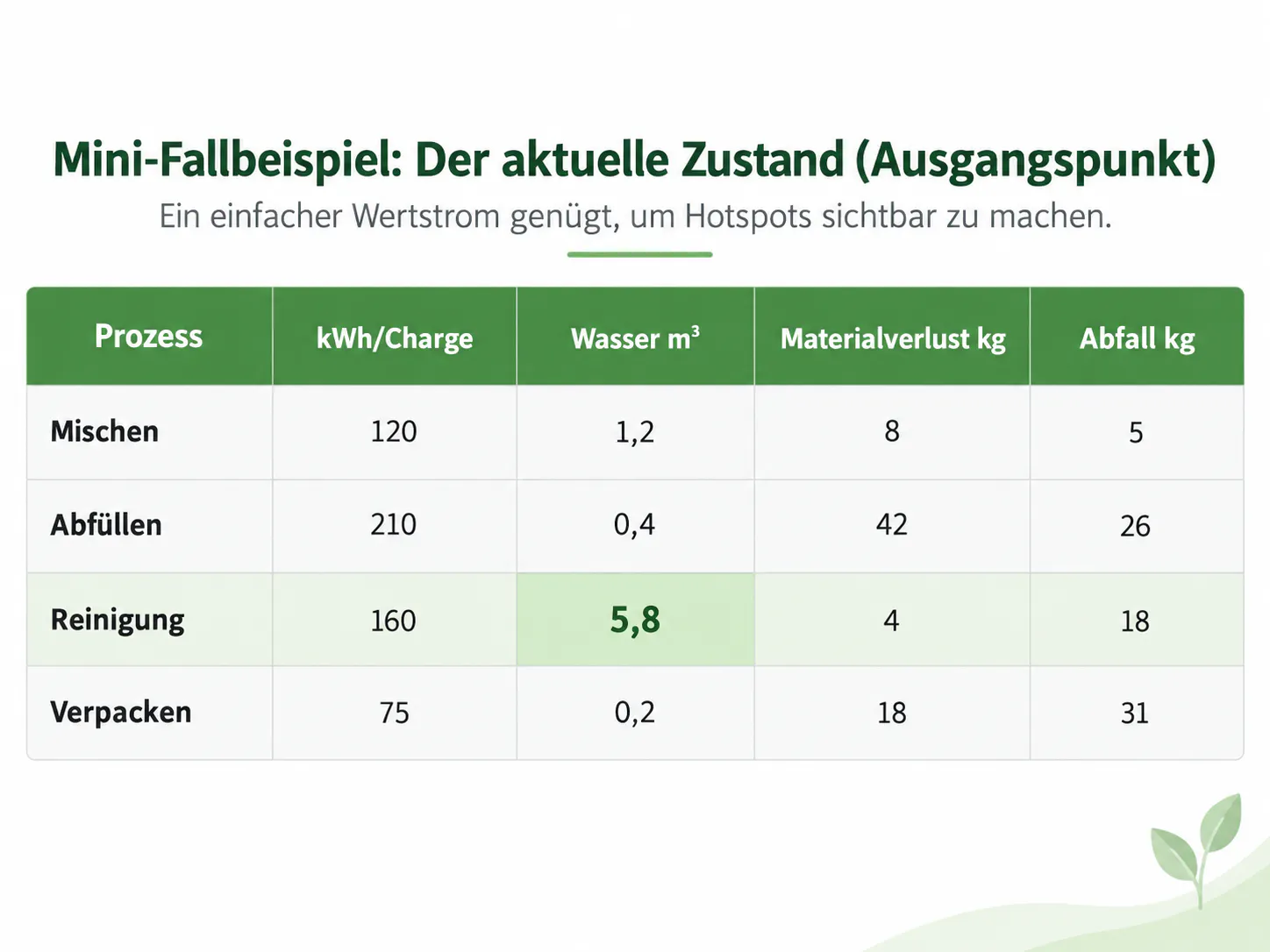

Wie das Zusammenspiel funktioniert, zeigt ein bewusst einfach gehaltener Wertstrom mit vier Schritten: Mischen, Abfüllen, Reinigung, Verpacken. Für jeden Schritt wurden je Charge Energie, Wasser, Materialverlust und Abfall erhoben.
Schon diese kleine Tabelle zeigt ein typisches Muster: Die Hotspots liegen je Verschwendungsart an unterschiedlichen Stellen. Beim Energieverbrauch und beim Materialverlust dominiert das Abfüllen, beim Abfall das Verpacken. Beim Wasser sticht die Reinigung heraus – mit 5,8 m³ je Charge verursacht sie rund drei Viertel des Wasserverbrauchs der vier Schritte. Ein solcher Hotspot ist wesentlich, beeinflussbar und wirtschaftlich relevant: der ideale Kandidat für die Vertiefung.

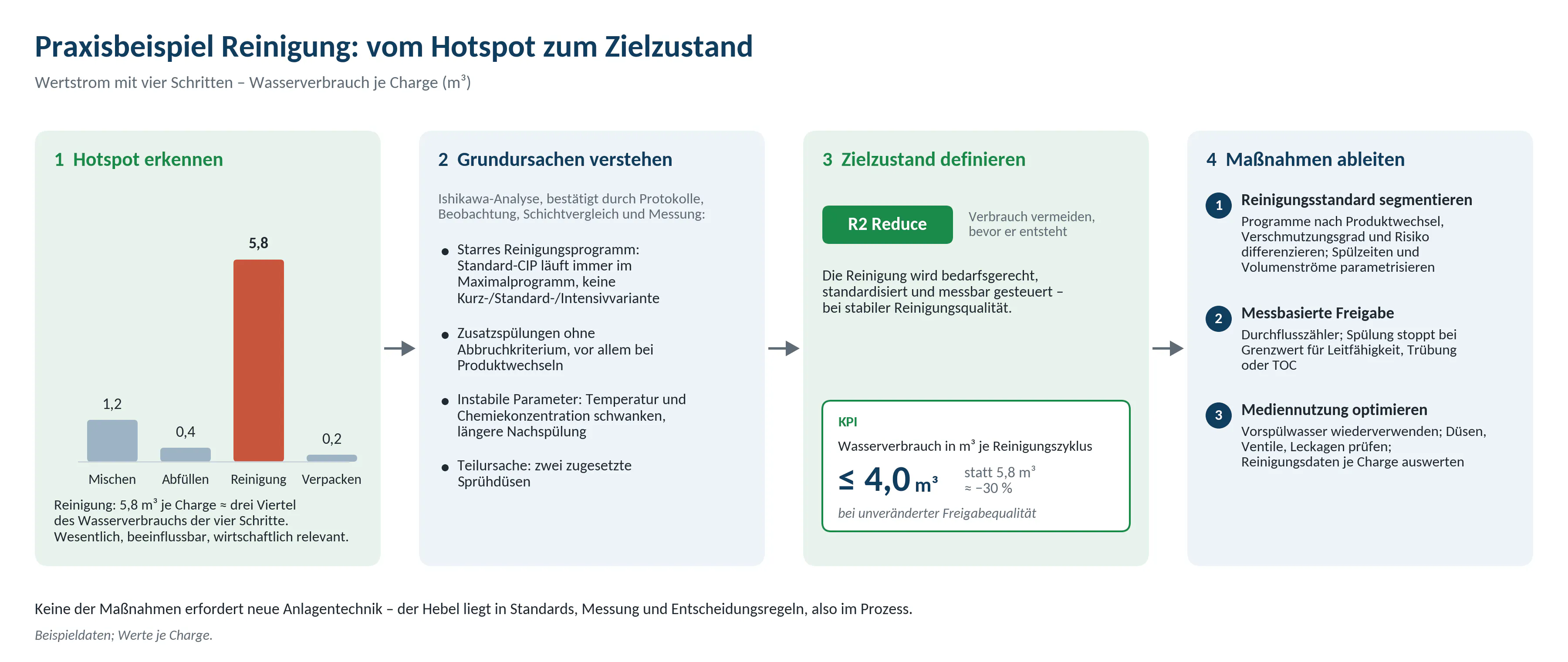

Die Grundursachenanalyse mit dem Ishikawa-Diagramm prüfte sechs Hypothesen entlang der Kategorien Methode, Maschine, Mensch, Material, Milieu und Messung – nicht am Schreibtisch, sondern durch Auswertung der Reinigungsprotokolle, Beobachtung von fünf Reinigungsläufen, Schichtvergleiche, Interviews und Durchflussmessungen. Drei Ursachen bestätigten sich. Erstens läuft der Standard-CIP-Prozess unabhängig von Verschmutzungsgrad und Produktwechsel immer im Maximalprogramm; eine dokumentierte Entscheidung zwischen Kurz-, Standard- und Intensivreinigung gibt es nicht. Zweitens starten Bediener vor allem bei Produktwechseln zusätzliche Spülgänge aus Gewohnheit oder Sicherheitsdenken, weil kein Abbruchkriterium definiert ist. Drittens schwanken Temperatur und Chemiekonzentration des Reinigungsmediums, was längere Nachspülungen erforderlich macht. Zwei teilweise zugesetzte Sprühdüsen trugen ebenfalls bei, erklärten den Verbrauch aber nicht allein. Wasserqualität und Messfehler schieden als Ursachen aus – die Plausibilisierung der Zählerstände bestätigte die Größenordnung.
Der Zielzustand wurde daraus abgeleitet: Die Reinigung wird bedarfsgerecht, standardisiert und messbar gesteuert; der Wasserverbrauch je Reinigungszyklus sinkt deutlich, die Reinigungsqualität bleibt stabil, Abwasser- und Energiebelastung sinken mit. Als R-Strategie wurde Reduce gewählt – Ressourcenverbrauch vermeiden, bevor er entsteht. Der KPI lautet Wasserverbrauch in m³ je Reinigungszyklus, Zielwert höchstens 4,0 m³ bei unveränderter Freigabequalität; das entspricht einer Reduktion um rund 30 Prozent.
Drei Maßnahmen führen dorthin. Erstens wird der Reinigungsstandard segmentiert: Die Programme werden nach Produktwechsel, Verschmutzungsgrad und Risiko differenziert, Spülzeiten, Volumenströme und Wiederholungen parametrisiert. Zweitens wird eine messbasierte Freigabe eingeführt: Durchflusszähler und Freigabekriterien wie Leitfähigkeit, Trübung oder TOC stoppen die Spülung, sobald der Grenzwert erreicht ist – das objektive Abbruchkriterium ersetzt das Bauchgefühl des Bedieners. Drittens wird die Mediennutzung optimiert: Geeignete Vorspülwasserströme werden wiederverwendet, Düsen, Ventile und Leckagen regelmäßig geprüft und die Reinigungsdaten je Charge ausgewertet.
Bemerkenswert ist, dass keine dieser Maßnahmen eine Investition in neue Anlagentechnik erfordert. Der Hebel liegt in Standards, Messung und Entscheidungsregeln – also im Prozess.
Der Nutzen der Methode liegt weniger in der Karte als in der Disziplin, die sie erzwingt. Green VSM beantwortet drei Fragen in fester Reihenfolge: Wo entsteht ökologische Verschwendung? Warum entsteht sie? Wie sieht ein besserer Zielzustand aus? Wer die zweite Frage überspringt, landet bei Maßnahmenlisten ohne Wirkung; wer die dritte ohne die ersten beiden beantwortet, investiert dort, wo es nicht wehtut.
Für Unternehmen, die bereits mit Lean-Methoden arbeiten, ist der Einstieg niedrigschwellig: Wertstromkarten, Gemba-Walks und Ursachenanalyse sind vorhanden, es kommen lediglich ökologische Prozessdaten hinzu. Für Nachhaltigkeitsverantwortliche schließt die Methode die Lücke zwischen Reporting und Umsetzung. Und für die Organisation insgesamt entsteht etwas, das Nachhaltigkeitsprogrammen oft fehlt: ein priorisiertes Verbesserungsprogramm mit Verantwortlichen, KPI und belegbarer Wirkung.
Ein pragmatischer Start: einen Wertstrom auswählen, die zwei oder drei relevanten grünen Verschwendungsarten festlegen, Daten je Prozessschritt erheben – notfalls geschätzt – und den größten Hotspot konsequent bis zur Grundursache verfolgen. Der erste bestätigte Hotspot überzeugt mehr als jede Roadmap.
Erlach, Klaus; Westkämper, Engelbert (Hrsg.) (2009): Energiewertstrom. Der Weg zur energieeffizienten Fabrik. Stuttgart: Fraunhofer Verlag.
Faulkner, William; Badurdeen, Fazleena (2014): Sustainable Value Stream Mapping (Sus-VSM): methodology to visualize and assess manufacturing sustainability performance. In: Journal of Cleaner Production 85, S. 8–18.
Hines, Peter; Rich, Nick (1997): The seven value stream mapping tools. In: International Journal of Operations & Production Management 17 (1), S. 46–64.
Jones, Daniel T.; Womack, James P. (2002): Seeing the Whole: Mapping the Extended Value Stream. Brookline, MA: Lean Enterprise Institute.
Kirchherr, Julian; Reike, Denise; Hekkert, Marko (2017): Conceptualizing the circular economy: An analysis of 114 definitions. In: Resources, Conservation and Recycling 127, S. 221–232.
Potting, José; Hekkert, Marko; Worrell, Ernst; Hanemaaijer, Aldert (2017): Circular Economy: Measuring innovation in the product chain. The Hague: PBL Netherlands Environmental Assessment Agency.
Rother, Mike; Shook, John (1999): Learning to See: Value Stream Mapping to Add Value and Eliminate Muda. Cambridge, MA: Lean Enterprise Institute.
United States Environmental Protection Agency (2007): The Lean and Environment Toolkit. Washington, DC: US EPA.
Wills, Brett (2009): Green Intentions: Creating a Green Value Stream to Compete and Win. New York: Productivity Press.
Circular Economy Initiative Deutschland (2021): Circular Economy Roadmap für Deutschland. Berlin: acatech/SYSTEMIQ. Online: https://www.circular-economy-initiative.de
